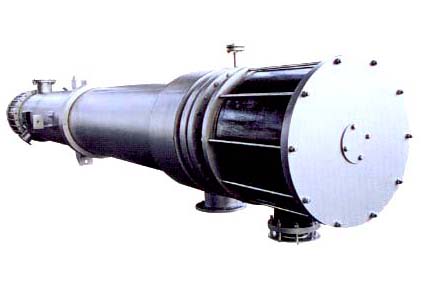

结构与特点：

    结构简单、紧凑、流体阻力小，可制造大型设备，但耐压、耐温性较块孔式低，适用于非强烈冲击

、振动较小的场合，并以作冷却、冷凝器为好，经特殊工艺加工后，亦可作一般加热设备用。

    本设备分Ⅰ型和Ⅱ型，Ⅰ型不带气液分离器，Ⅱ型带气液分离器，作冷凝器时应选用Ⅱ型。

    本设备一般由Ф23／Ф22mm挤压石墨管组装，也可生产由Ф50／Ф36mm石墨管组装的列管式石墨换

热器。

    浮动管板与钢制筒体的密封一般用盘根密封，也可用0型橡胶密封圈。

技术特性：（按HG5－1320－80制造）

许用温度：作加热器：-20－120°C

作冷却器：-20－130°C

许用压力：壳程：≤0.4Mpa 管程：≤0.2Mpa

规 格：5－350M² （亦可设计、制400M²以上设备）。
