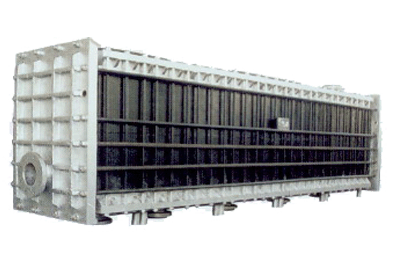

一、结构简介：
新型矩型块孔自流式偏钛酸石墨冷却器由矩型石墨封头、石墨换热块及其间的密封垫片等迭装组成，因换热块仅承受压力并为整体结构，无胶结缝，因而结构强度较高，抗冲击性良好。水封侧板为铸铁板，检修装拆简便，也可制成双向防腐结构，该设备物料单块一流程，冷却水侧为1－4流程。
二、优点：
a、 逆向冷却；
b、 双向防腐；
c、 为适应介质粘度大，含固体颗粒较多，介质孔径加大，并设有多个排净口；
d、 介质孔为短道多流程，便于结晶清理；
e、 F4浸渍石墨，防腐性强；（选用）
f、 采用自流方式，无需供料泵；
g、 端部盖板设热压缩弹簧，石墨与金属件线胀系数差异得到补修，确保密封性能始终完好；
f、 采用特种设计消除石墨块间错缝，及端部盖板滑移。
三、技术特性：参照HG/T3187-2012标准制造
设计温度：－20--150℃ 特制达220℃（F4浸渍）
设计压力：工艺侧0.4MPa ，服务侧0.6MPa，最高设计压力达1.0MPa
行业标准：HG/T3187-2012 《矩形块孔式石墨换热器》
规 格：5－500M2 或按客户要求设计、制造
